【G-2160】Crosby寬體卸扣
G-2160/ S-2160寬體卸扣
產品特點：
- 所有尺寸規格產品均經過淬回火熱處理以達到最大機械強度。
- 鍛造合金鋼，工作載荷從7公噸-300公噸。
- 鑄造合金鋼，工作載荷從400公噸-1550公噸。
- 300公噸級及以下級別的產品經過2倍的工作載荷試驗負荷驗證。
- 400公噸級及以上級別的產品經過1.33倍的工作載荷試驗負荷驗證。
- 所有額定工作載荷均以公噸計算，并且在卸扣本體側面有突起的標記。
- G-2160型卸扣，（工作載荷7-55噸），表面經過熱浸鋅處理，其安全銷表面涂有紅漆。
- G-2160型卸扣，（工作載荷75噸級及以上級別），弓體表面經過防護涂料處理，安全銷經防護涂料處理后還要噴涂紅漆。
- S-2160型卸扣的弓體和安全銷表面都涂有紅漆。
- 30公噸級及以上級別的產品均配備有RFID檢測系統。
- 本產品可以大大延長鋼絲繩吊鏈的疲勞壽命。
- 可以配合使用高強度合成吊帶、高強度合成圓形吊帶以及鋼絲繩吊鏈。
- 與普通產品相比，其弓體的寬度更大，因此可以承擔吊索連接部位至少58%的受力而無需使用雞心環。
- 吊鏈的有效使用強度可以提高至少15%
- 安全銷是抗旋轉的，端口配合焊接手柄更易于操作和使用（75噸級及以上級別）。
- 所有2160型卸扣均經過單獨的試驗負荷驗證以及磁粉探傷檢驗。
- 本產品滿足并超出ASME B30.26標準在標識、韌性、設計系數、試驗負荷及溫度方面的要求，同時在ASME B30.26標準未作要求的其他關鍵性要求如疲勞、沖擊及材料可追溯性方面充分滿足客戶需求。
- 如果您要求訂購產品取得美國船級社（ABS）、勞氏船級社（L1oyds）以及其他類型的認證，CROSBY可以提供以上相關證明，但必須在訂貨時詳細說明此要求。
- 18噸級及以上的產品通過DNV（挪威船級社）起重設備認證管理規章的認可并在符合DNV MSA要求的條件下進行生產制造。CROSBY所提供的數據手冊包括以下必要信息：
- 序列編號/產品標識
- 材質檢驗測試（物理性質/化學性質/抗沖擊性能）
- 試驗負荷測試

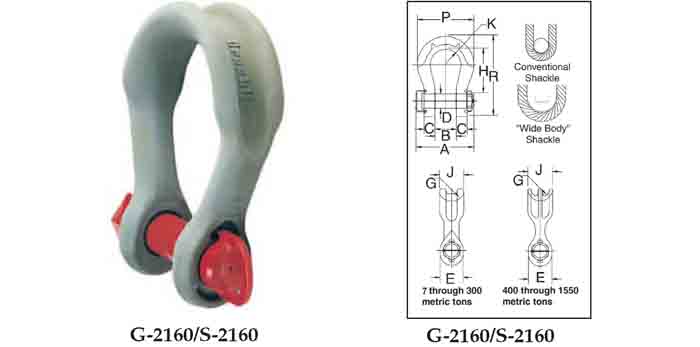

G-2160/S-2160
|
工作載荷 |
G-2160 |
S-2160 |
重量 |
尺寸 |
|
A |
B +/_
.25 |
C |
D+/_
.02 |
E |
G |
H |
J |
K |
P |
R |
|
7 |
1021256 |
1021548 |
4.0 |
4.14 |
1.25 |
.69 |
.88 |
1.82 |
1.25 |
3.56 |
1.60 |
1.25 |
4.10 |
5.87 |
|
12.5 |
1021265 |
1021557 |
10 |
5.38 |
1.69 |
.92 |
1.13 |
2.38 |
1.37 |
4.63 |
2.13 |
1.63 |
5.51 |
7.63 |
|
18 |
1021274 |
1021566 |
15 |
6.69 |
2.03 |
1.16 |
1.38 |
2.69 |
1.50 |
5.81 |
2.50 |
2.00 |
6.76 |
9.38 |
|
30 |
1021283 |
1021575 |
25 |
7.69 |
2.37 |
1.38 |
1.63 |
3.50 |
1.75 |
6.94 |
3.13 |
2.50 |
8.50 |
11.38 |
|
40 |
1021285 |
1021584 |
35 |
9.28 |
2.88 |
1.69 |
2.00 |
4.00 |
2.31 |
8.06 |
3.75 |
3.00 |
10.62 |
13.62 |
|
55 |
1021287 |
1021593 |
71 |
10.36 |
3.25 |
2.00 |
2.25 |
4.63 |
2.63 |
9.36 |
4.50 |
3.50 |
12.26 |
15.63 |
|
†75 |
1021290 |
- |
100 |
14.37 |
4.13 |
2.12 |
2.75 |
5.00 |
2.50 |
11.53 |
4.75 |
3.64 |
12.28 |
18.41 |
|
†125 |
1021307 |
- |
178 |
16.51 |
5.12 |
2.56 |
3.15 |
5.71 |
3.15 |
14.36 |
5.91 |
4.33 |
14.96 |
22.65 |
|
†200 |
1021316 |
- |
500 |
20.67 |
5.91 |
3.35 |
4.12 |
7.28 |
4.33 |
18.90 |
8.07 |
5.41 |
19.49 |
29.82 |
|
†300 |
1021325 |
- |
835 |
24.20 |
7.38 |
4.00 |
5.25 |
9.25 |
5.38 |
23.63 |
10.38 |
6.31 |
23.38 |
37.26 |
|
400 |
1021334 |
- |
1103 |
30.27 |
8.66 |
5.16 |
6.30 |
11.81 |
6.30 |
22.64 |
12.60 |
7.28 |
27.17 |
38.78 |
|
500 |
1021343 |
- |
1433 |
33.35 |
9.84 |
5.73 |
7.09 |
13.39 |
6.69 |
24.81 |
13.39 |
8.86 |
31.10 |
42.72 |
|
600 |
1021352 |
- |
1897 |
36.02 |
10.83 |
6.23 |
7.87 |
15.50 |
7.28 |
27.56 |
14.57 |
9.74 |
34.06 |
47.24 |
|
700 |
1021361 |
- |
2585 |
38.91 |
11.81 |
6.59 |
8.46 |
14.80 |
7.87 |
28.94 |
15.75 |
10.63 |
37.01 |
50.18 |
|
800 |
1021254 |
- |
3075 |
41.66 |
12.80 |
7.30 |
9.06 |
16.54 |
8.27 |
29.53 |
16.54 |
10.92 |
38.39 |
52.09 |
|
900 |
1021389 |
- |
3720 |
43.73 |
13.78 |
7.78 |
9.84 |
16.93 |
8.66 |
29.82 |
17.32 |
11.52 |
40.35 |
54.04 |
|
1000 |
1021370 |
- |
4130 |
45.98 |
14.96 |
8.33 |
10.63 |
17.72 |
9.06 |
29.92 |
18.11 |
12.11 |
42.32 |
55.31 |
|
1250 |
1021272 |
- |
6310 |
49.86 |
16.93 |
9.15 |
11.81 |
21.00 |
10.43 |
36.61 |
20.87 |
12.70 |
46.26 |
65.35 |
|
1550 |
1021281 |
- |
8155 |
54.89 |
18.31 |
10.58 |
12.60 |
23.82 |
15.92 |
42.32 |
22.82 |
13.29 |
49.41 |
73.43 |
備注：7-300噸級的產品，試驗載荷是工作載荷的2倍，最小破斷載荷是工作載荷的5倍；400-1550噸級的產品，試驗載荷是工作載荷的1.33倍，終極載荷是工作載荷的4.5倍。斜拉起吊情況下的工作載荷請參照產品目錄第74頁相應減小。
產品詳情： 請致電 0313-8083338,email:info@skiplifting.com
|
